CAD圖紙打印你會，局部打印你會嗎？
CAD打印局部圖紙的方法與步驟如下：
步驟一、
cad怎么打印局部圖紙？首先打開圖紙，在圖紙中打開CAD打印局部圖紙文件
步驟二、

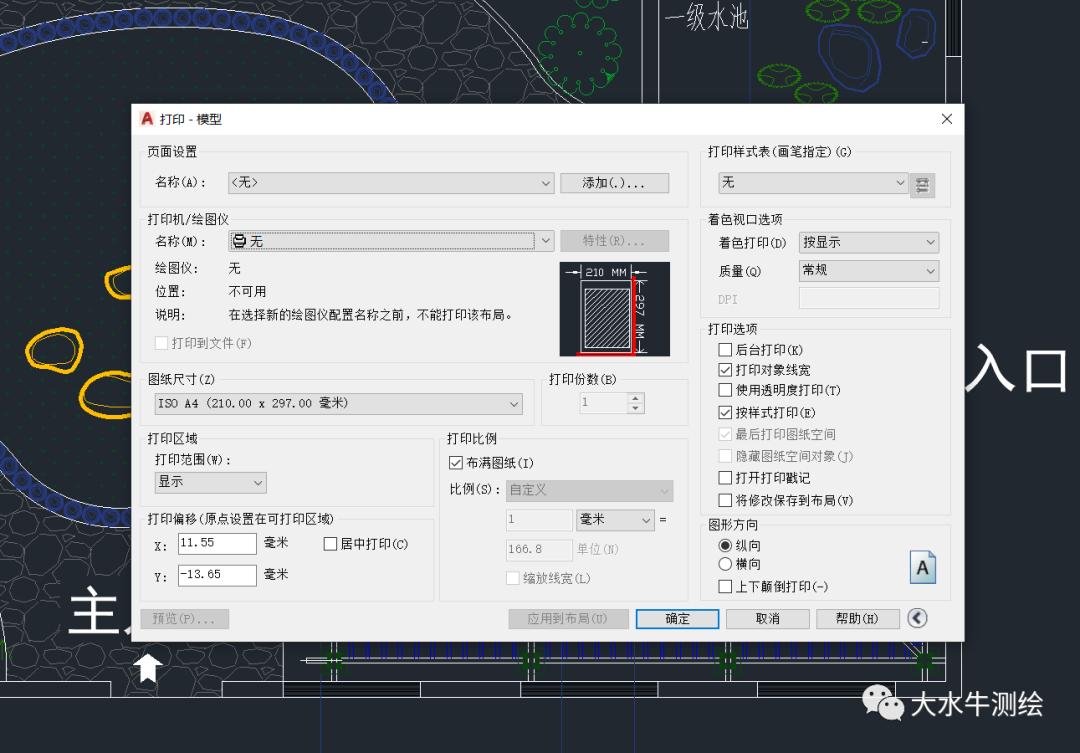

在CAD軟件中打開打印設置，設置打印機和CAD打印局部圖紙尺寸。這一步，相信大家都會，就和平時打印圖紙的步驟是一樣的。
步驟三、

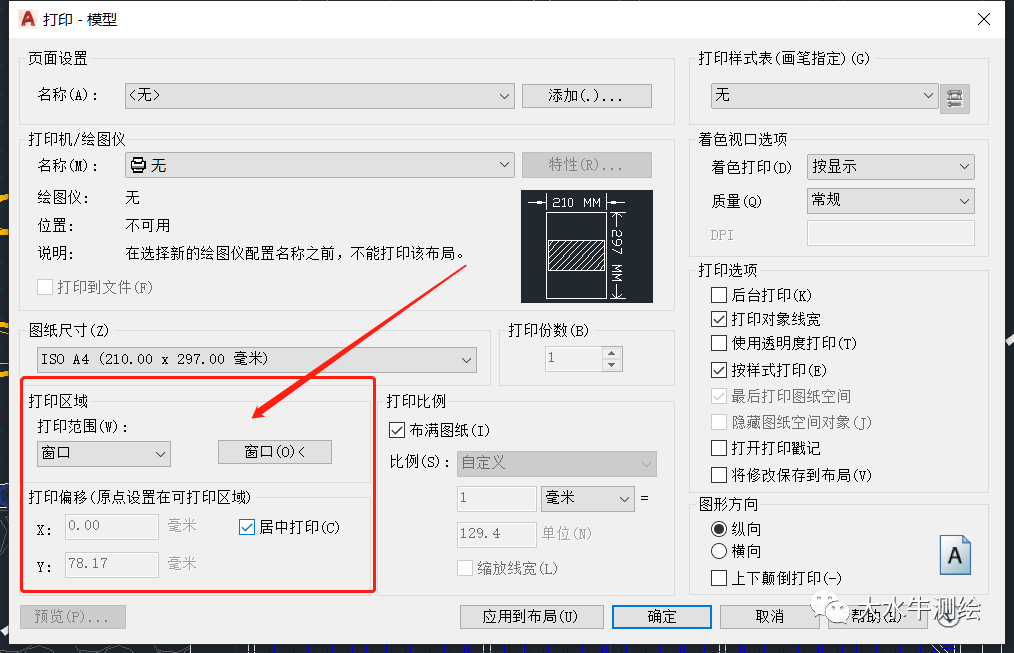

在CAD打印局部圖紙區域中選擇“窗口”，選擇窗口后會出現圖紙選擇范圍頁面，只需要框選你需要打印的地方就可以了。選擇打印區域再選擇“居中打印”。
步驟四、

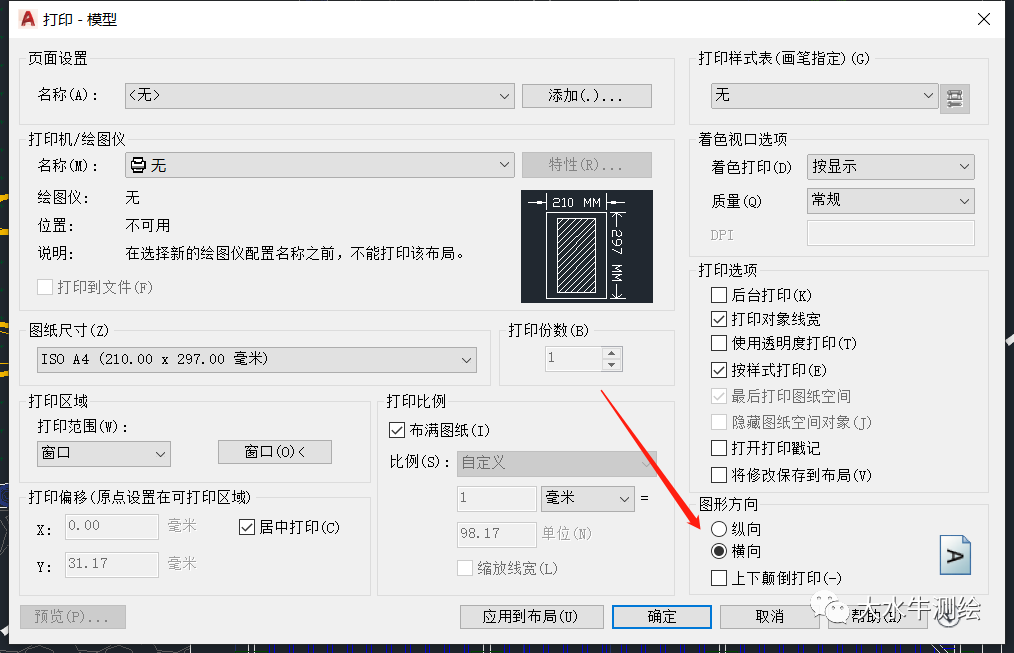

設置CAD打印局部圖紙的縱向或橫向打印，設置打印比例。
步驟五、
最后點擊“應用到布局”，保存后點擊“確定”即可打印，CAD打印局部圖紙完成。
注意事項：
在選擇打印區域之前，需要先在圖紙中設置好需要打印的局部圖紙區域。
打印區域設置好之后，要檢查打印設置和打印預覽，確保打印出的局部圖紙符合要求。
如果需要打印多個不同的局部圖紙，可以設置打印多個窗口，或者復制圖層到新圖紙中進行打印。
